Ciao a tutti ,avete idea di come pilotare due scambi in cascata con servomotori in digitale, mi sono autocostruito
I decoder di paco con possibilità di comandare 4 servo.
Saluti .

Scusa cosa intendi per scambi in cascata? E qual’é la tua difficoltà? Pilotare?

Immagino stia parlando di una comunicazione.

Saluti.
Elvino

Molto semplicemente metti in parallelo i 3 fili verso i servi (alimentazione e segnale).
Se ti serve che siano invertiti, puoi agire meccanicamente sulla posizione del servo, oppure devi inserire un invertitore (esistono per modelli RC)

Salve, si tratta proprio di una intercomunicazione,tra due binari paralleli,che con motori in cc.funzionano egregiamente, farò delle prove secondo questo suggerimento, grazie.

tanti anni fa ..avevo fatto così ;
purtroppo il video si vedo un pò buio ..

https://youtu.be/Bxwid50Wtlg

in pratica un servo posizionato al centro fra i due scambi , una leva in spinta una in tiro , la rotella che trasforma il movimento e lo rimanda agli scambi ....
mai avuto il minimo problema

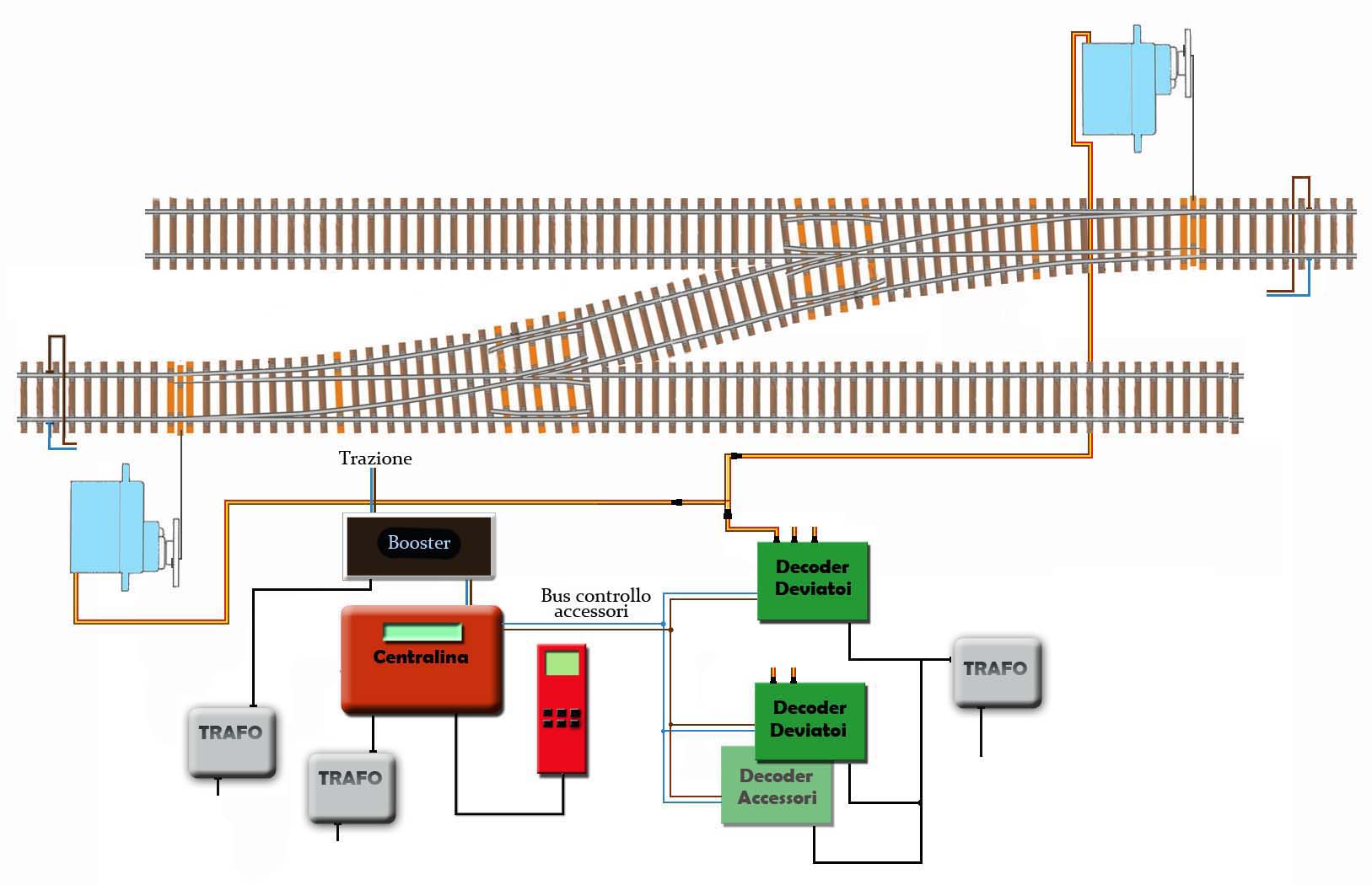

Questo è lo schema elettrico per il funzionamento più semplice e comodo (con un solo indirizzo) per commutare due deviatoi con un solo comando.
La parte più importante è il posizionamento meccanico dei comandi dei servo. Il movimento deve essere in fase (la posizione per corretto tracciato di un deviatoio deve corrispondere al corretto tracciato anche per l'altro deviatoio) e la corsa degli aghi dei due deviatoi deve corrispondere.

Quindi il funzionamento avviene in simultanea.

Certo !

Nella realtà però non muovono esattamente in simultanea.

Certo, nelle comunicazioni i deviatoi NON si muovono MAI contemporaneamente.
Si aziona il primo e SOLO quando ha completato la manovra e ha ottenuto il controllo allora avviene la manovra dell'altro deviatoio e solo all'ottenimento del controllo di questo secondo deviatoio viene confermato il controllo per TUTTA la comunicazione... e nello schema sopra vedo solo i comandi ma non i controlli...

Nel mio plastico si muovono esattamente in questa successione di comandi e controlli... ma il mio impianto è vecchio e ANALOGICO...

Questo è un tipo di collegamento per rispondere alla richiesta di Fischio.
Se si vuole avere il ritardo del secondo deviatoio basta usare due indirizzi (cioè due comandi singoli) e commutarli in successione. Con un sw si può avviare il secondo con un ritardo che tenga conto del tempo di commutazione del primo.
Buon pomeriggio
Roberto

[quote="Tz"]Certo, nelle comunicazioni i deviatoi NON si muovono MAI contemporaneamente.
Si aziona il primo e SOLO quando ha completato la manovra e ha ottenuto il controllo allora avviene la manovra dell'altro deviatoio e solo all'ottenimento del controllo di questo secondo deviatoio viene confermato il controllo per TUTTA la comunicazione... e nello schema sopra vedo solo i comandi ma non i controlli...

Nel mio plastico si muovono esattamente in questa successione di comandi e controlli... ma il mio impianto è vecchio e ANALOGICO...

Anche nel mio quando era in cc. Funzionavano in questo modo, appena completava la corsa il primo partiva il secondo.

Usare due indirizzi fermo restanto lo schema di cui sopra?
