 Oggetto del messaggio: servomotori per scambi
MessaggioInviato: lunedì 10 agosto 2015, 17:46
Non connesso

Nome: GAVINO GARAU
Iscritto il: giovedì 21 marzo 2013, 20:37
Messaggi: 536
Località: sassari
ciao belli ho beccato sulla baya dei servomotori ..dato che sto iniziando un piccolo diorama/plastico operativo e volevo utilizzare il sistema esu per i servomotori

come vanno e che forza devono avere quelli che ho trovato io sono da 1,5 kg di torsione

http://www.ebay.it/itm/321690984134?_tr ... EBIDX%3AIT

che ne pensate io non li ho mai usati ho sempre usato i classici ad elettromagneti


Top
 Profilo

 Oggetto del messaggio: Re: servomotori per scambi
MessaggioInviato: lunedì 10 agosto 2015, 21:04
Non connesso

Iscritto il: venerdì 23 settembre 2011, 13:13
Messaggi: 235
Mai usati,ma perché a 6 V?,vero che gli switchpilot possono essere alimentati a parte,ma verifica bene,e comunque con il pilot normale (x elettromagnetici) ne puoi pilotare solo due,altrimenti devi prendere il servo.... Ne Vale la pena x un diorama?


Inviato dal mio iPad utilizzando Tapatalk


Top
 Profilo

 Oggetto del messaggio: Re: servomotori per scambi
MessaggioInviato: lunedì 10 agosto 2015, 21:25
Non connesso

Iscritto il: venerdì 23 ottobre 2009, 22:34
Messaggi: 288
Località: Trento
Vanno benissimo, sono gli stessi che ho preso da un amico del forum dccworld


Top
 Profilo

 Oggetto del messaggio: Re: servomotori per scambi
MessaggioInviato: lunedì 10 agosto 2015, 22:35
Non connesso

Nome: GAVINO GARAU
Iscritto il: giovedì 21 marzo 2013, 20:37
Messaggi: 536
Località: sassari
be più che diorama e un mini plastico di 3,20 x 40 cm di profondità con stazione nascosta e elicoidale per salire al piano superiore

siccome quelli di esu costano 13,00 euro l uno e questi me ne danno 10 a 25,00 euro penso che il risparmio ci sia poi nel mio diorama già la sola stazione nascosta a 5 scambi e la linea superiore a 8 scambi .. adesso vedo se mi dite che vanno bene li prendo se no ciccia :D


Top
 Profilo

 Oggetto del messaggio: Re: servomotori per scambi
MessaggioInviato: martedì 11 agosto 2015, 9:22
Non connesso

Iscritto il: domenica 25 marzo 2007, 13:23
Messaggi: 1182
Località: PISTOIA
per comandare i servo motori senza scomodare digitale e programmazione, come si può fare?.

esiste un semplice dispositivo elettronico, anche da potersi costruire da solo, che li possa comandare semplicemente premendo un pulsante?

Ho trovato in rete qualcosa, ma occorre programmare un microprocessore ed è una cosa oltre la mia portata.

grazie


Top
 Profilo

 Oggetto del messaggio: Re: servomotori per scambi
MessaggioInviato: martedì 11 agosto 2015, 11:13
Non connesso

Iscritto il: sabato 27 ottobre 2007, 9:02
Messaggi: 2853
Località: Torino
aesse61 ha scritto:
per comandare i servo motori senza scomodare digitale e programmazione, come si può fare?.

esiste un semplice dispositivo elettronico, anche da potersi costruire da solo, che li possa comandare semplicemente premendo un pulsante?

Ho trovato in rete qualcosa, ma occorre programmare un microprocessore ed è una cosa oltre la mia portata.

grazie


Ciao, il servo va benissimo, sto montando i fratellini dei tuoi sul mio plastico....sono fin troppo potenti.... :mrgreen:
Per l'azionamento in analogico, non scomodare i micro, basta un umile ma sempre verde NE555:

https://www.google.it/search?q=rc+servo ... FAod2C0BAQ

Posson bastare gli esempi? :wink:

Ciao
Despx


Top
 Profilo

 Oggetto del messaggio: Re: servomotori per scambi
MessaggioInviato: domenica 16 agosto 2015, 14:41
Non connesso

Nome: GAVINO GARAU
Iscritto il: giovedì 21 marzo 2013, 20:37
Messaggi: 536
Località: sassari
per comandare i servo uso l esu switchpilot servo

il mio dubbio e questo adesso per far funzionare gli scambi dalla mia centrale (compact lenz)
devo andare nel menu scambi ? dato che lo switchpilot e un decoder per 4 scambi

poi a natale penso che passero alla centrale esu (se mia moglie me la regala :lol: )

p.s. ma la switch extension con i micro relè può essere usata per la polarizzazione dei cuori degli scambi ?? dato che io uso scambi costruiti da me ?

scusate per le domande e che non ho sempre usato gli scambi elettromagnetici :D

questi sono gli scambi della stazione nascosta
Immagine


Top
 Profilo

 Oggetto del messaggio: Re: servomotori per scambi
MessaggioInviato: lunedì 17 agosto 2015, 10:50
Non connesso

Iscritto il: mercoledì 5 aprile 2006, 16:11
Messaggi: 4987
Località: Pistoia
Ma questo schema a cosa serve?

Immagine
free image hosting


Top
 Profilo

 Oggetto del messaggio: Re: servomotori per scambi
MessaggioInviato: lunedì 17 agosto 2015, 16:18
Non connesso

Iscritto il: giovedì 12 gennaio 2006, 18:31
Messaggi: 132
Località: Roma
Ciao Gavino, perchè pagare 25,40 euro quando si trovano a 20? (e spesso anche a 18) Vengono sempre da Hong Kong anche se il sito sembra inglese: guarda l'indirizzo in fondo e vedrai. Per quello che riguarda i servo, funzionano perfettamente. Anche io li uso con scambi autocostruiti (identici ai tuoi). Per la gestione del plastico io ho la Ecos, ma preferisco gestire gli scambi in maniera separata. E' un argomento che su questo forum è indigesto, ma io uso Arduino e al prezzo di 12 euro (costo di Arduino Mega) gestisco in automatico 15 scambi, variando la velocità dei servi e l'angolo di rotazione. Si trova in rete il listato già fatto o modificabile (ci sono riuscito io che come programmatore sono una capra!!). Per capirci: ho 24 scambi, e per la loro gestione ho speso 25 euro per 2 Arduino Mega con alimentatore, 45 euro per 24 servomotori (1,8 euro cadauno), 5 euro per realizzare i circuiti stampati per far funzionare i servomotori adeguatamente, 12 euro per 24 microswitch per avere la polarizzazione degli scambi (da applicare sui pcb), zero euro per le morsettiere perchè le avevo disponibili, zero euro per le viti e le attaches utilizzate. Se ti interessano dritte, sono qui. :D
Uno dei tanti:
http://www.ebay.it/itm/New-TowerPro-SG9 ... 339f75725f

Questo è quello che intendo (perdona la qualità delle foto fatte al volo con un cellulare a carbone):


Allegati:
20150817_172834.jpg [ 141.88 KiB | Osservato 10676 volte ]
20150817_172818.jpg [ 154.55 KiB | Osservato 10676 volte ]
20150817_172804.jpg [ 154.86 KiB | Osservato 10676 volte ]
20150817_172747.jpg [ 171.42 KiB | Osservato 10676 volte ]
Top
 Profilo

 Oggetto del messaggio: Re: servomotori per scambi
MessaggioInviato: lunedì 17 agosto 2015, 18:42
Non connesso

Nome: GAVINO GARAU
Iscritto il: giovedì 21 marzo 2013, 20:37
Messaggi: 536
Località: sassari
ma quanto ci mettono i servo ad arrivare da Hong Kong !!

e la dogana ?
li ho beccati in Italia ad un prezzo appena superiore ma almeno non devo attendere in 4 giorni me li mandano

per Arduino non so neanche come iniziare preferisco i classici pulsanti manuali


Top
 Profilo

 Oggetto del messaggio: Re: servomotori per scambi
MessaggioInviato: lunedì 17 agosto 2015, 19:16
Non connesso

Iscritto il: giovedì 12 gennaio 2006, 18:31
Messaggi: 132
Località: Roma
Beh, il sito che hai messo all'inizio era in Inghilterra, ma in realtà erano spediti da Hong Kong (non dalla Cina, è notevolmente diverso). La dogana fino a 22 euro non c'è e in una decina di giorni arrivano. Ovviamente poi ognuno i soldi li spende come crede.
D'accordo che Arduino può sembrare ostico, e non lo è, ma come pensi di regolare l'angolo di rotazione dei servomotori e soprattutto la velocità, che è sicuramente eccessiva?


Top
 Profilo

 Oggetto del messaggio: Re: servomotori per scambi
MessaggioInviato: lunedì 17 agosto 2015, 19:31
Non connesso

Nome: GAVINO GARAU
Iscritto il: giovedì 21 marzo 2013, 20:37
Messaggi: 536
Località: sassari
per regolare la rotazione e la velocità l esu switchpilot servo va programmato e lo fa' quindi su quello non ho problemi il mio dubbio
era solo sui servomotori se andavano bene questo modello ...


Top
 Profilo

 Oggetto del messaggio: Re: servomotori per scambi
MessaggioInviato: domenica 24 luglio 2016, 14:16
Non connesso

Iscritto il: domenica 25 marzo 2007, 13:23
Messaggi: 1182
Località: PISTOIA
riesumo questo post, perchè sul tubo ho trovato questo video.

https://www.youtube.com/watch?v=1kbMAnoQ_1k

qui si riesce a regolare in analogico l'angolo di movimento del servo, nonchè la velocità di azionamento.

Le applicazioni venutemi in mente sono innumerevoli. dalle sbarre del passaggio a livello, all'ala del segnale, allo scambio, alle porte del D.L., al cancello di accesso allo scalo merci, e chi più ne ha più ne metta.

Tuttavia non sono riuscito a risalire allo schema.

C'è qualcuno degli esperti di elettronica, di buona volontà, che conosce o ricostruisce lo schema, compreso i valori dei componenti?

Per la redazione, che sicuramente legge, dopo il primo approccio ai servo su un vecchio numero di TTM, operchè non ripropore un articolo sull'uso dei servo in analogico, con tanto di schemi?

grazie


Top
 Profilo

 Oggetto del messaggio: Re: servomotori per scambi
MessaggioInviato: martedì 26 luglio 2016, 22:02
Non connesso

Iscritto il: venerdì 23 ottobre 2009, 22:34
Messaggi: 288
Località: Trento
io per i servi ho preso queste a 8€ e si può regolare l'angolo e velocità per comandare in manuale o PL

http://www.vasileelettronica.com/Automa ... ndo_2.html

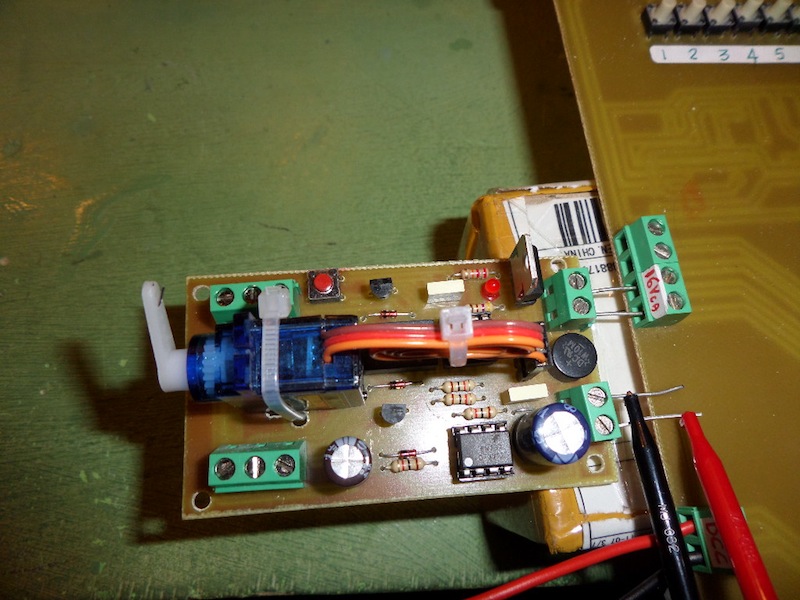

invece per gli scambi un DCC ho acquistato questi al prezzo di 12€ cadauno, ognuno ha il suo decoder, e posso regolare CV1, angolo di movimento e velocità, 2 contatti per polarizzazione e semafori, o altro


Allegati:
SAM_0736.jpg [ 142.46 KiB | Osservato 10149 volte ]
Top
 Profilo

 Oggetto del messaggio: Re: servomotori per scambi
MessaggioInviato: mercoledì 27 luglio 2016, 10:12
Non connesso

Iscritto il: domenica 25 marzo 2007, 13:23
Messaggi: 1182
Località: PISTOIA
ho visto e ti ringrazio, ne ho ordinato uno per vedere come va.

Tuttavia se non erro, quello di Vasile utilizza un microprocessore che viene programmato, avevo letto qualcosa su un Forum, invece quello del video sembra utilizzare esclusivamente un integrato NE555, la cui realizzazione è alla portata di tutti, o quasi tutti.
