Grazie Filippo per indicazioni e foto.
Ancora complimenti per la realizzazione.

Buona giornata.

Complimenti ottimo lavoro.
Alberto

Ottimo lavoro, puoi spiegare come hai risolto il problema della polarità delle rotaie? Grazie, ciao.

Grazie ancora per i complimenti, per quanto riguarda il problema del corto circuito, e' possibile installare un modulo Lenz, quello che si usa per evitare i corto circuiti nei cappi di ritorno, ma se non si vuole spendere una certa cifra , con soli due euro circa si puo' optare il problema con un semplice interruttore a deviatoio da pannello a sei uscite facilmente reperibile presso i negozi di elettronica.
Naturalmente come avrete capito l'inversione della polarita' sui binari in quest'ultimo caso non verra' in automatico come succede con il modulo Lenz, ma sara' manuale con l'interruttore posizionato nel pannello comandi o quadro sinottico del vostro plastico.
Una volta allineata la piattaforma con i binari dopo che la loco e' entrata totalmente sulla piattaforma nel verso in cui non va in corto, bastera' invertire la polarita' tramite l'interruttore , ( per una frazione di secondo se le luci della loco sono accese si spegneranno e si riaccenderanno ma vi garantisco che quasi non si nota), fatto cio' la loco continuera' a ricevere corrente dai binari ed e' pronta per essere girata, senza che vada in corto nell'altro senso.
Naturalmente questa e' una manovra che si dovra' fare ogni qualvolta si usa la piattaforma, ma solo nel caso di inversione totale della loco.

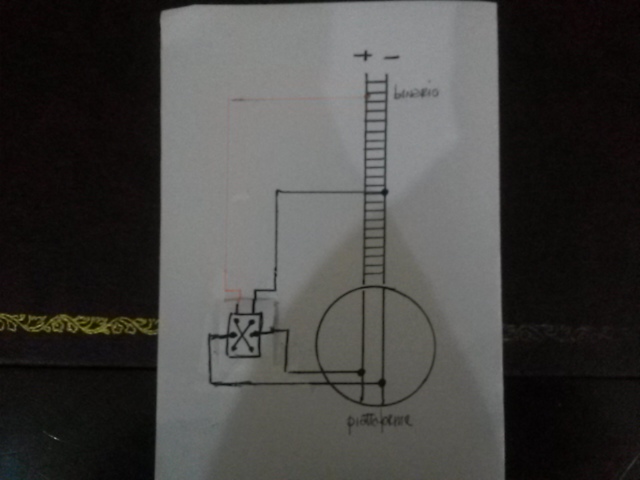

Spero di essere stato chiaro , per facilitare il tutto allego uno schizzo con i rispettivi collegamenti dove si evince con piu' semplicita' cio' che ho descritto.
Saluti

Bella e bravo...
Comunque la sposti a mano , con un qualcosa tipo lo sgancio dei carri con apposito attrezzo, giusto?
saluti

Salve Claudio, veramente a questo non ci ho ancora pensato... pero' a dire il vero non mi dispiace girarla proprio dalle aste grazie per i complimenti


Filippo

Permettetemi di esprimere due ,chiamiamole così,riserve...

1) il CD ha un diametro un po' eccessivo per una p.g. destinate all'Emmina o anche alle loco a vapore a s.r.,tant'è che al reale sulle FCL le gr.500 non venivano quasi mai girate perchè più lunghe del dispositivo e le poche volte che accadeva, bisognava sollevare uno dei due bissel con una binda(testimonianza diretta del capo deposito Iuliano di Cosenza):io ne ho fatta una,non ancora installata,usando un mini CD,supporto ormai desueto,che mi son ritrovato per puro caso in alcuni esemplari, omaggio di un'azienda farmaceutica.

2) L'idea dell'uso del CD risale a diversi anni fa, in un simpatico sito francese di fermodellismo "misero", qui sul forum citato da Antonio Federici...fra l'altro era molto ironico nella descrizione del lavoro,tanto che faceva pensare all'imitazione di Fiorello di "Artattak"(Giovanni Muciacia)!
Ecco il link:
http://www.ptitrain.com/jide/toofoo/toofoo10a_mimo.htm

Comunque bel lavoro ben raccontato !

Grazie Dario per le spiegazioni esaustive.....confermo il tutto infatti non sono state rispettate le giuste misure.. come da me stesso indicato nella spiegazione , mettendo in evidenza che la realizzazione era puramente casuale .

Saluti

Filippo

Hai parlato di plastico e giacchè parliamo di Emmine sarà in s.r.,ma hai già lavori in corso?
Grazie.

Purtroppo come tanti , sono uno di quelli che essendo poco preparato in materia anni fa quando ho iniziato a costruirne uno, aime' purtroppo non ho rispettato nemmeno una piccola parte di quelle che sono le regole basilari, senza uno studio preciso della posa dei binari e quant'altro mi affascinava aggiungere binari e vedere poco alla volta che il mio plastico prendeva forma.
Pertanto adesso mi ritrovo con un plastico quasi terminato ma con tanti errori .... purtroppo non ho il coraggio di rivoluzionare il tutto, ma sicuramente con quel po di esperienza acquisita adesso non farei gli stessi sbagli.
Proprio per questo non sapevo nemmeno che esistessero le Emmine o lo scartamento ridotto e pertanto non è stata predisposta una linea, cerchero' di valutare bene quelle che sono le possibilità di inserirne una , ma purtroppo la vedo dura, se non fosse possibile cosa che ritengo più plausibile , magari in futuro realizzero' un diorama "contenuto" a tema che ospiti anche la piattaforma.


Filippo

Puoi sempre optare per una linea di parata in H0m, come ho fatto sul mio plastico o mettere un binario Tillig a doppio scartamento...ti allego il link del mio sito dove puoi farti un'idea,se ti va.

http://www.salutidacastelcrati.webnode.it
sez.notizie

Ok grazie cosa molto gradita... non si sa mai

Filippo

bell'idea e molto bella.....
ciao...
marco...

Realiizzazione molto fine !

bella con i listelli in legno.

Mi permetto di "entrare" sulla tua interessantissima discussione per condividere la mia "esperienza" diretta in fatto di piattaforma girevole a s.r..

Io, come avrai forse visto, sul plastico ho eseguito un lavoretto decisamente più semplificato dal punto di vista della realizzazione.

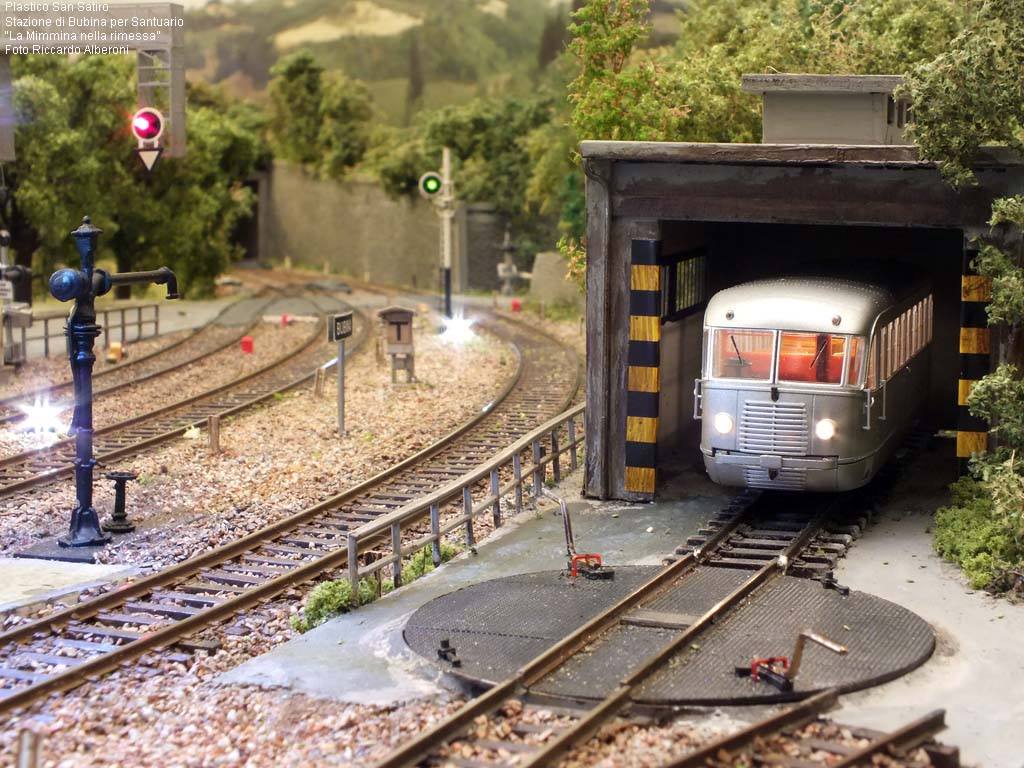

Come riferimento presi questo tipo di P.G. a s.r.


Avevo realizzato pure io, per prova, una piattaforma utilizzando un CD ma volevo che le dimensioni fossero consone a quelle veramente utilizzate dalle Emmine che, addirittura , pur essendo microscopiche facevano sporgere i musi ed il ...culetto dalla piattaformina

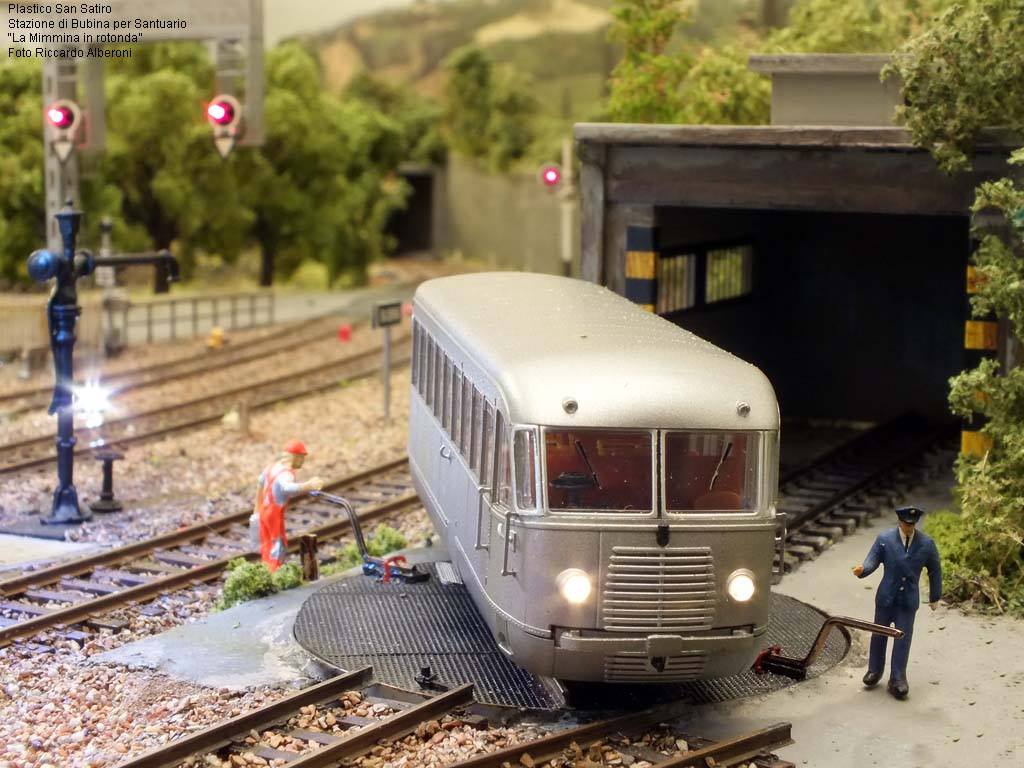

La mia scelta è di effettuare la "giratura" , come nella realtà, a ... mano in considerazione anche del modestissimo traffico sulla linea a s.r.

Il binario è elettrificato ma devo ancora dare qualche ritocchino estetico.

Un saluto e grazie per l'argomento che hai trattato

Riccardo

Ciao Riccardo, sono io che ringrazio te per le belle immagini che hai postato ... prenderò spunto da questa realizzazione per farne un altra.
Complimenti anche a te ottimo lavoro e perfetta ubicazione.
Potresti darmi il diametro della tua... grazie ancora

Filippo
